道路交通安全标志图解道路施工安全设施设置示例

道路交通施工安全设施设置示例

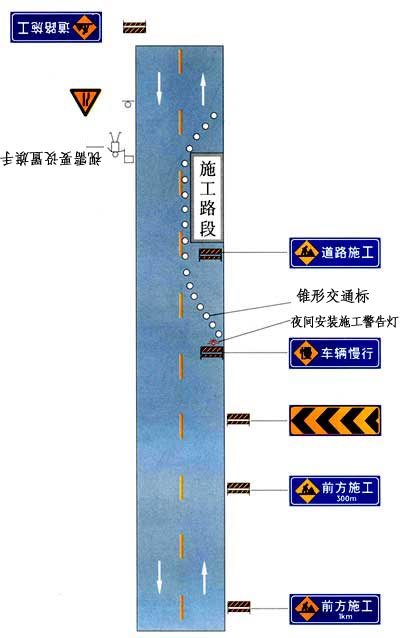

示例1　双车道路面局部施工时设施布设例

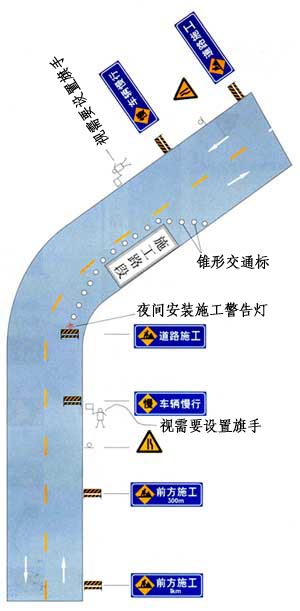

示例2　视距不良双车道路面局部施工时设施布设例

示例3　改道施工时设施布设例

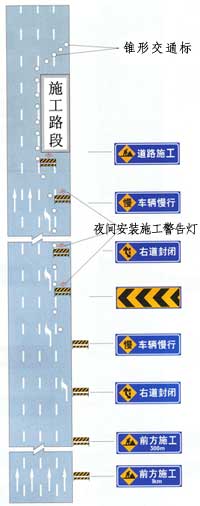

示例4　四车道以上道路一侧路面施工时设施布设例

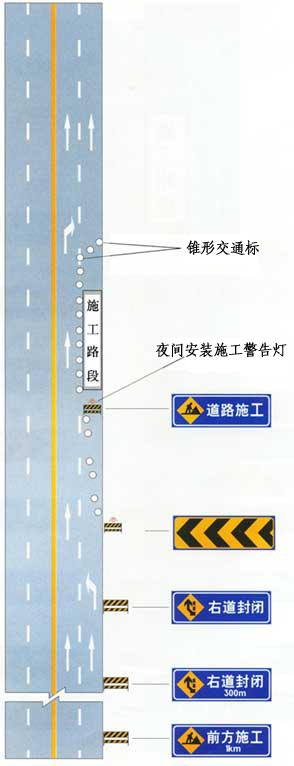

示例5　同向车道中有一条车道路面施工时设施布设例

示例6　同向车道中有两条车道以上路面施工时设施布设例

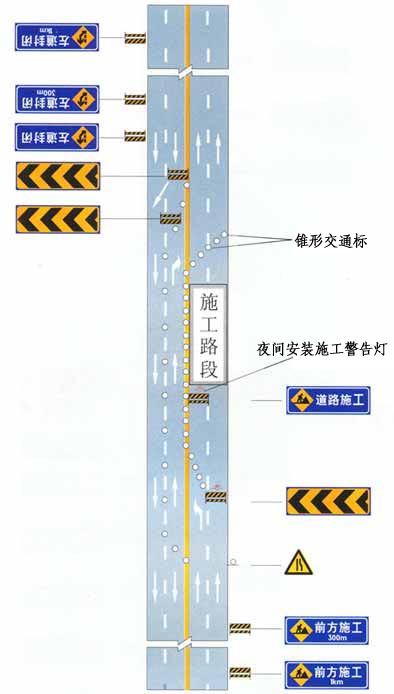

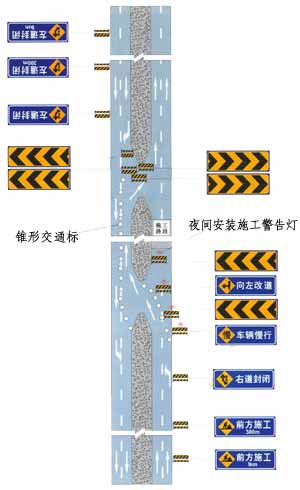

示例7　高速公路一侧施工，利用中央分隔带紧急开口绕行时的设施布设例

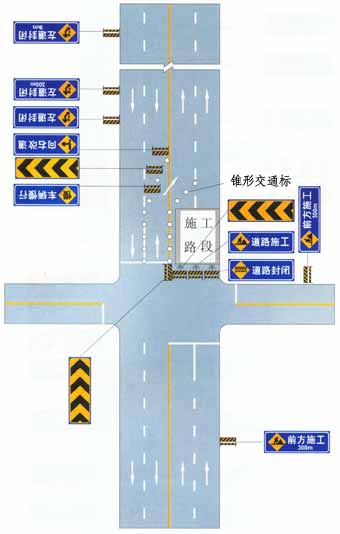

示例8　市区道路交叉口，有一侧路面施工时的设施布设例

示例9　市区道路交叉口中心线附近施工时的设施布设例
